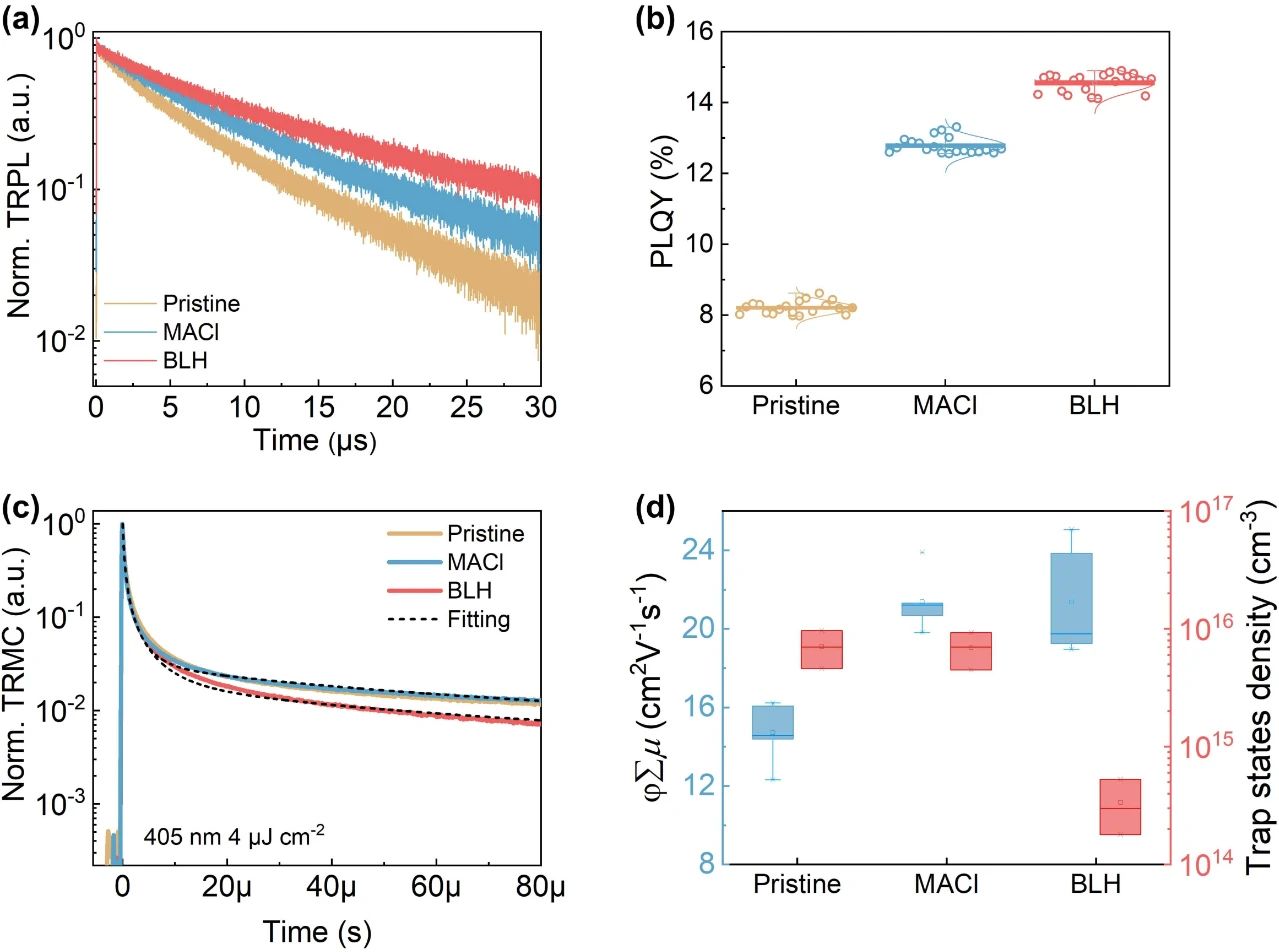

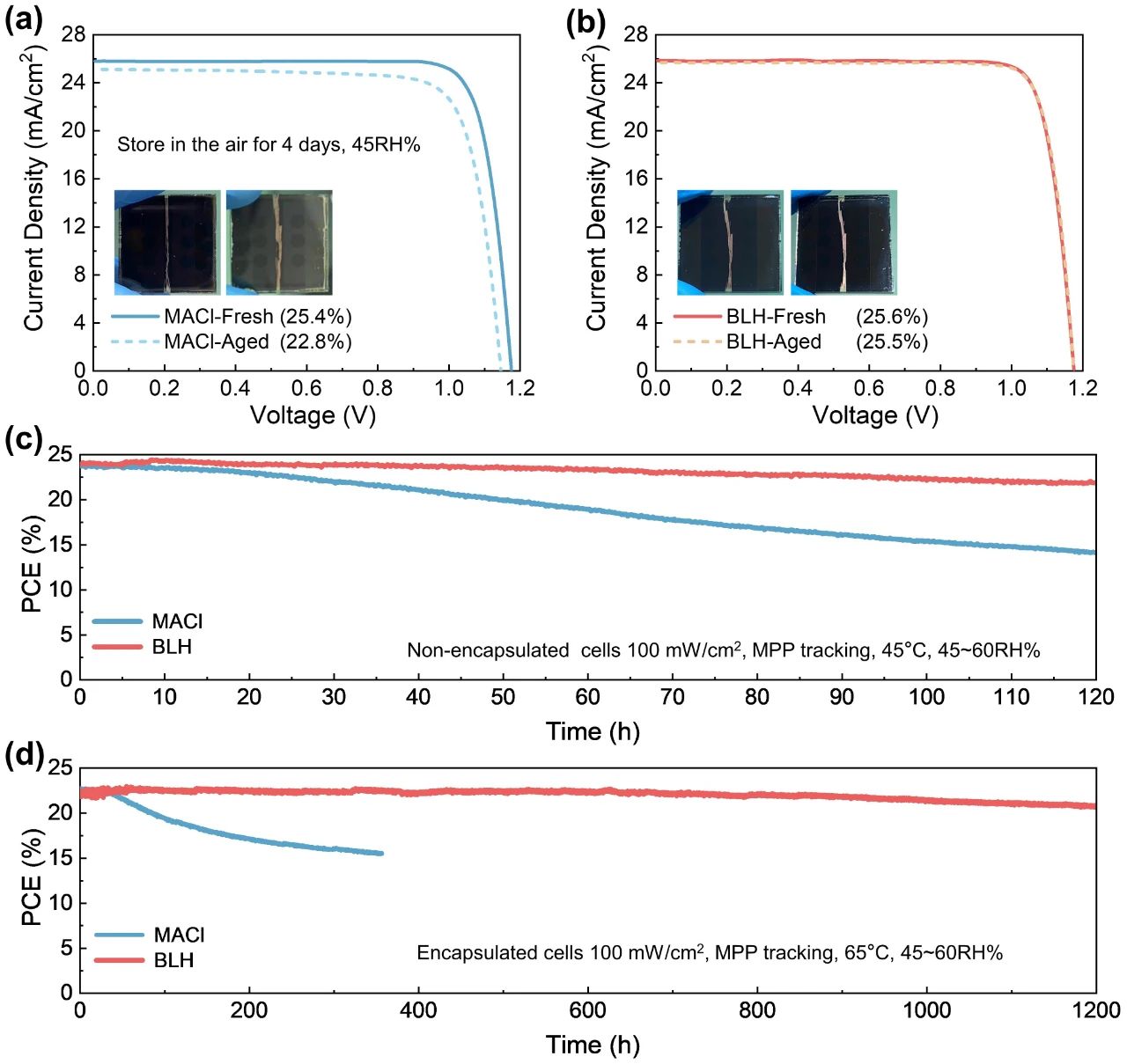

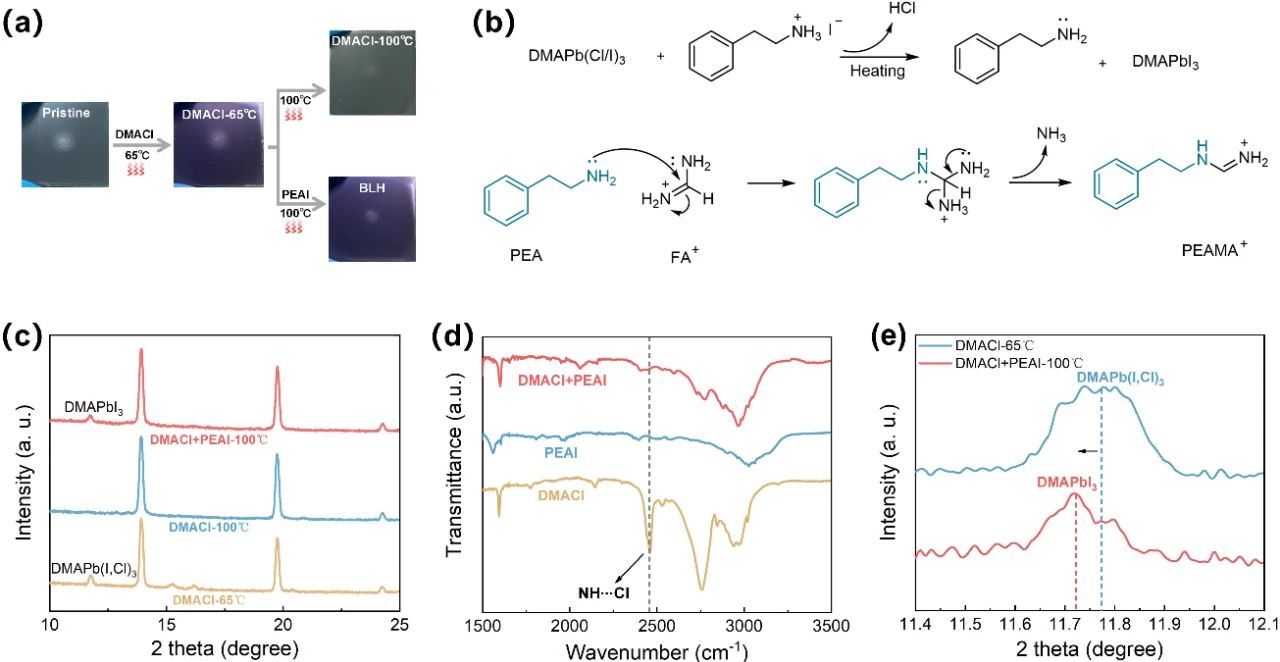

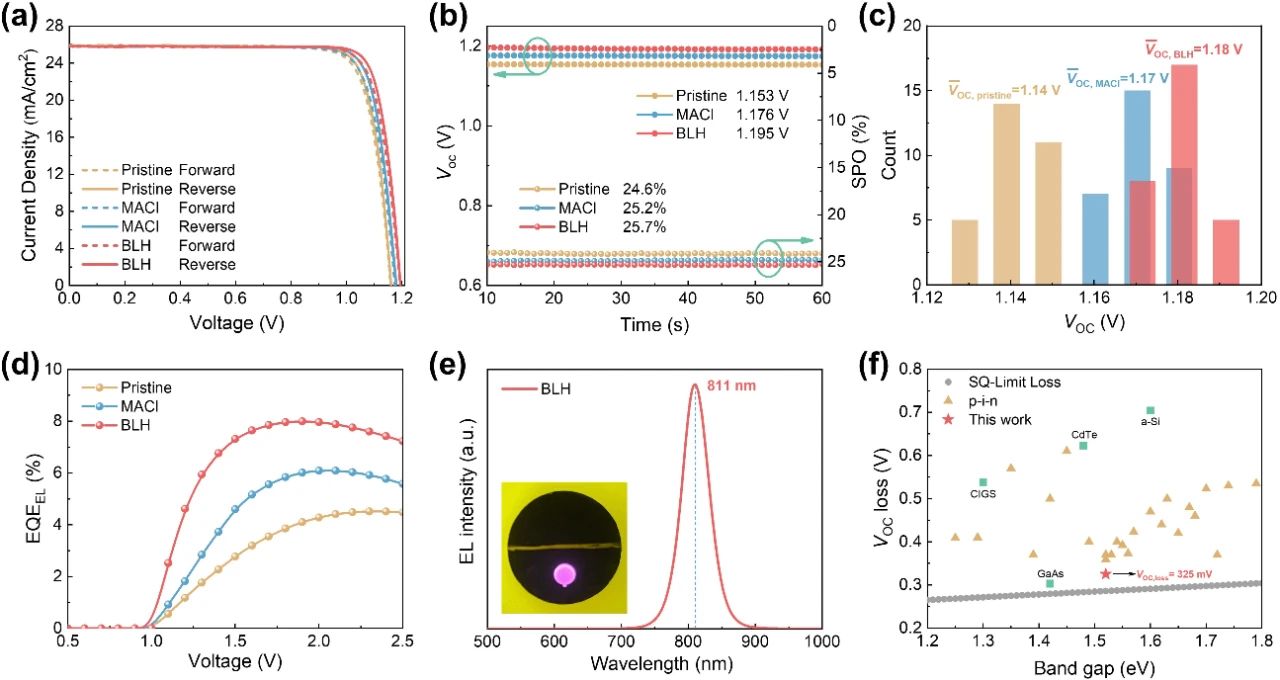

鈣鈦礦太陽(yáng)能電池的效率與SQ理論極限仍存在較大的差距，主要由于鈣鈦礦上表面高缺陷態(tài)密度造成的開壓損耗所致。鑒于此，2024年10月3日武漢大學(xué)王植平于AM刊發(fā)了一種巧妙的表面“溶解-再結(jié)晶”策略，并構(gòu)建出獨(dú)特的雙層異質(zhì)結(jié)（BLH）。這種BLH結(jié)構(gòu)可將鈣鈦礦/C₆₀界面處缺陷態(tài)密度降低至前所未有的水平。與傳統(tǒng)2D異質(zhì)結(jié)膜厚（5-20 nm）不同，BLH結(jié)構(gòu)的膜厚可達(dá)50-70 nm且不影響載流子的層間傳輸。更重要地是，在1.52 eV帶隙的BLH結(jié)構(gòu)器件中，V_oc損失降低至325 mV，達(dá)到了SQ理論極限的97%以上，足以媲美GaAs太陽(yáng)能電池。相應(yīng)器件的光電轉(zhuǎn)化效率也突破至26.1%（認(rèn)證效率25.72%）。該項(xiàng)研究對(duì)于鈣鈦礦光伏領(lǐng)域發(fā)展具有極其重要的意義，攻克了長(zhǎng)期以來(lái)限制鈣鈦礦太陽(yáng)能電池高效率的瓶頸。
