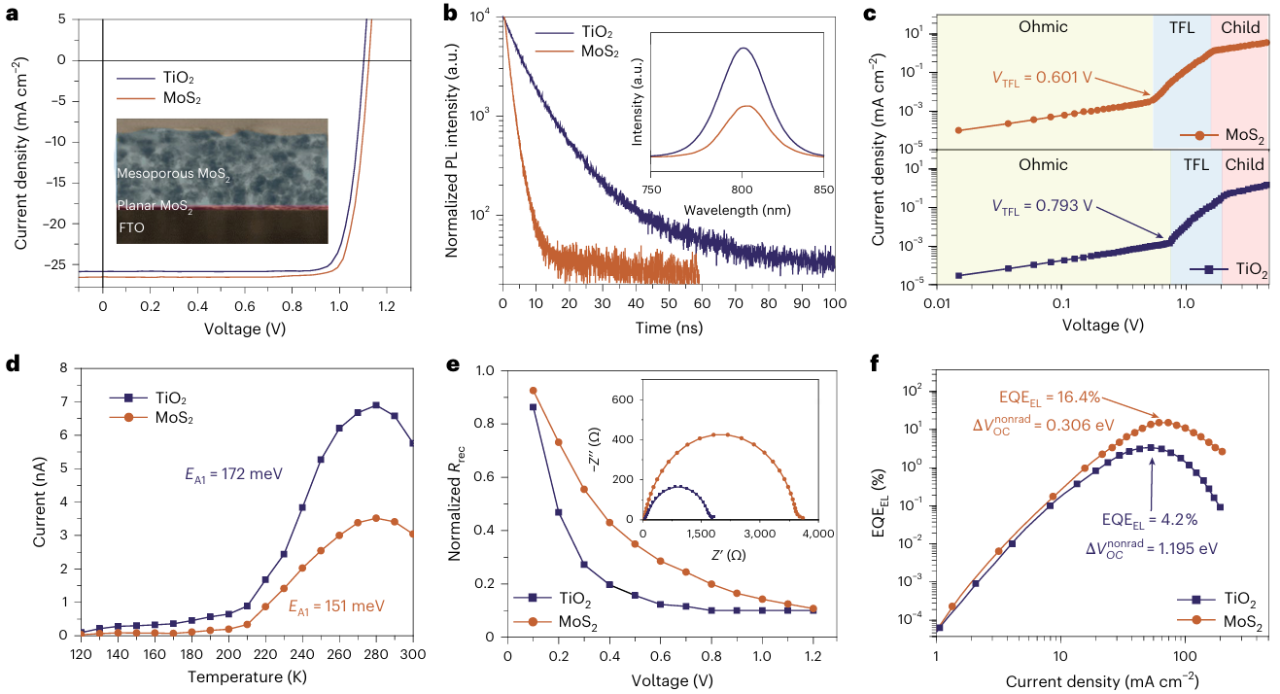

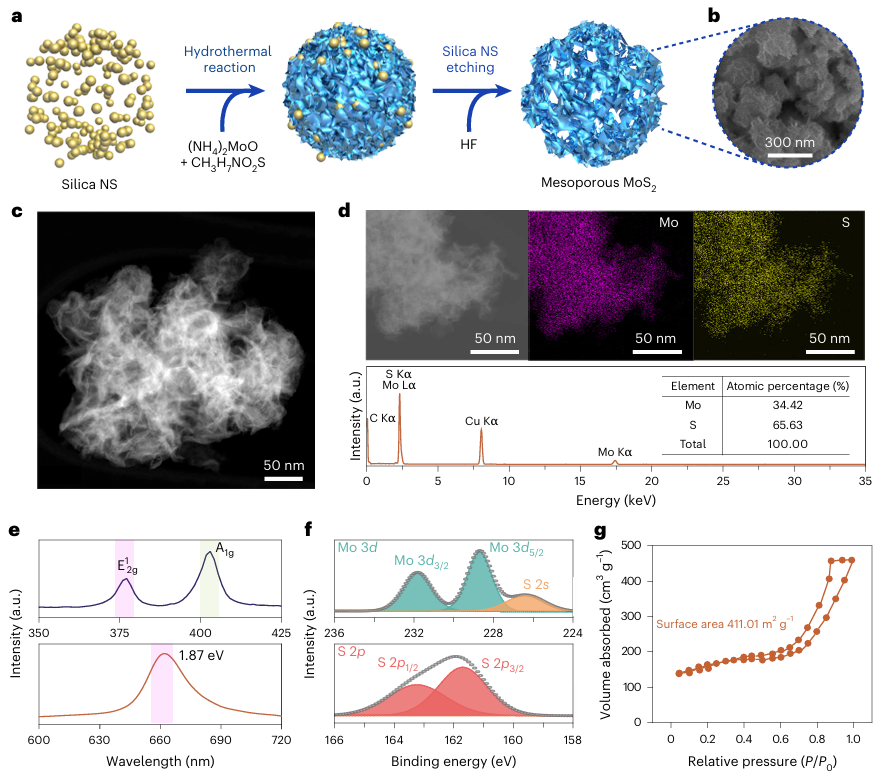

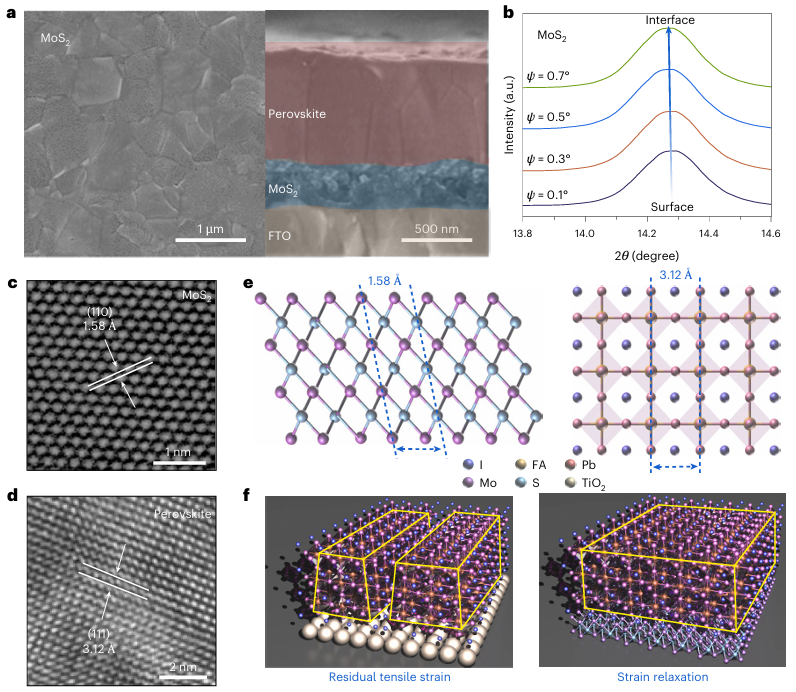

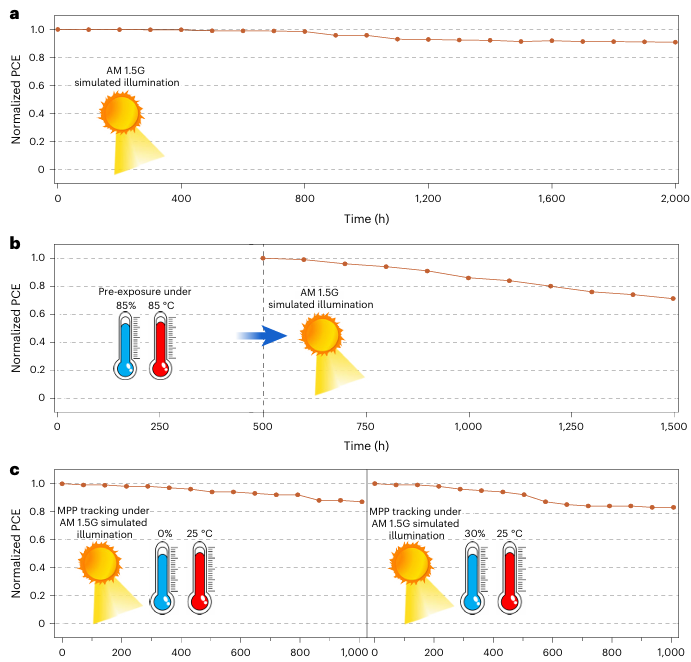

鈣鈦礦太陽能電池中的介孔結(jié)構(gòu)電子傳輸層與鈣鈦礦層的表面接觸增加，從而能夠有效分離和提取電荷，并實現(xiàn)高效率器件。然而，鈣鈦礦太陽能電池中最廣泛使用的電子傳輸層材料TiO2需要500°C以上的燒結(jié)溫度，并且在入射光下會發(fā)生光催化反應(yīng)，從而限制了運行穩(wěn)定性。最近的努力集中在尋找替代的電子傳輸層材料，例如SnO2。鑒于此，2024年10月7日高麗大學Hyesung Park于Nature Nanotechnology刊發(fā)介孔結(jié)構(gòu)MoS2作為高效穩(wěn)定鈣鈦礦太陽能電池的電子傳輸層的研究成果，提出介孔 MoS2作為一種高效穩(wěn)定的電子傳輸層材料。MoS2中間層增加了與相鄰鈣鈦礦層的表面接觸面積，改善了兩層之間的電荷轉(zhuǎn)移動力學。此外，與 TiO2相比，MoS2與鈣鈦礦晶格之間的匹配有利于具有低殘余應(yīng)變的鈣鈦礦晶體的優(yōu)先生長。使用介孔結(jié)構(gòu)MoS2作為電子傳輸層，獲得了效率為 25.7%(0.08 cm²，認證為25.4%)和22.4%(1.00 cm²)的鈣鈦礦太陽能電池。在連續(xù)照明下，電池可保持穩(wěn)定超過2,000 小時，表明相對于TiO2具有更好的光穩(wěn)定性。
