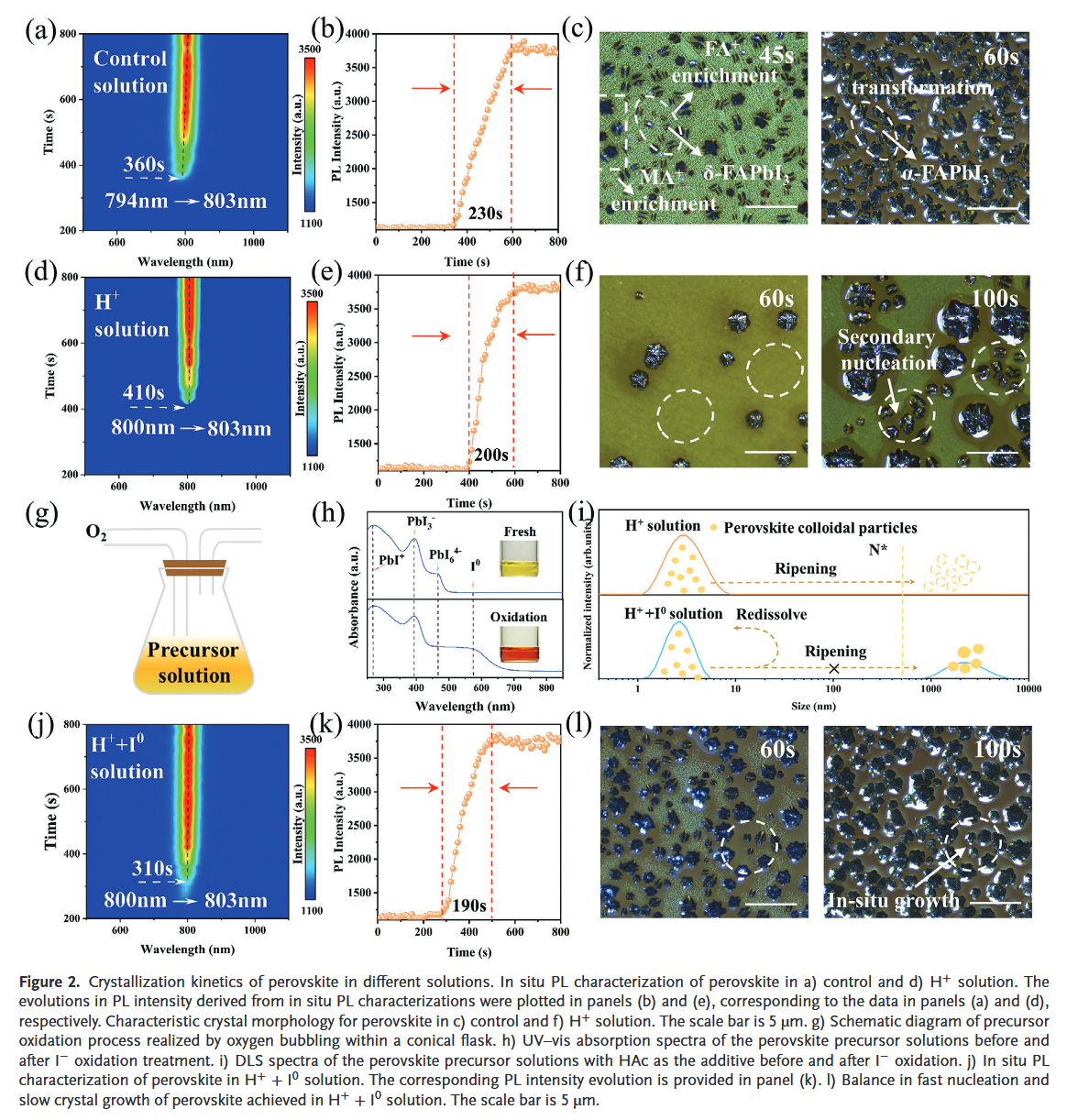

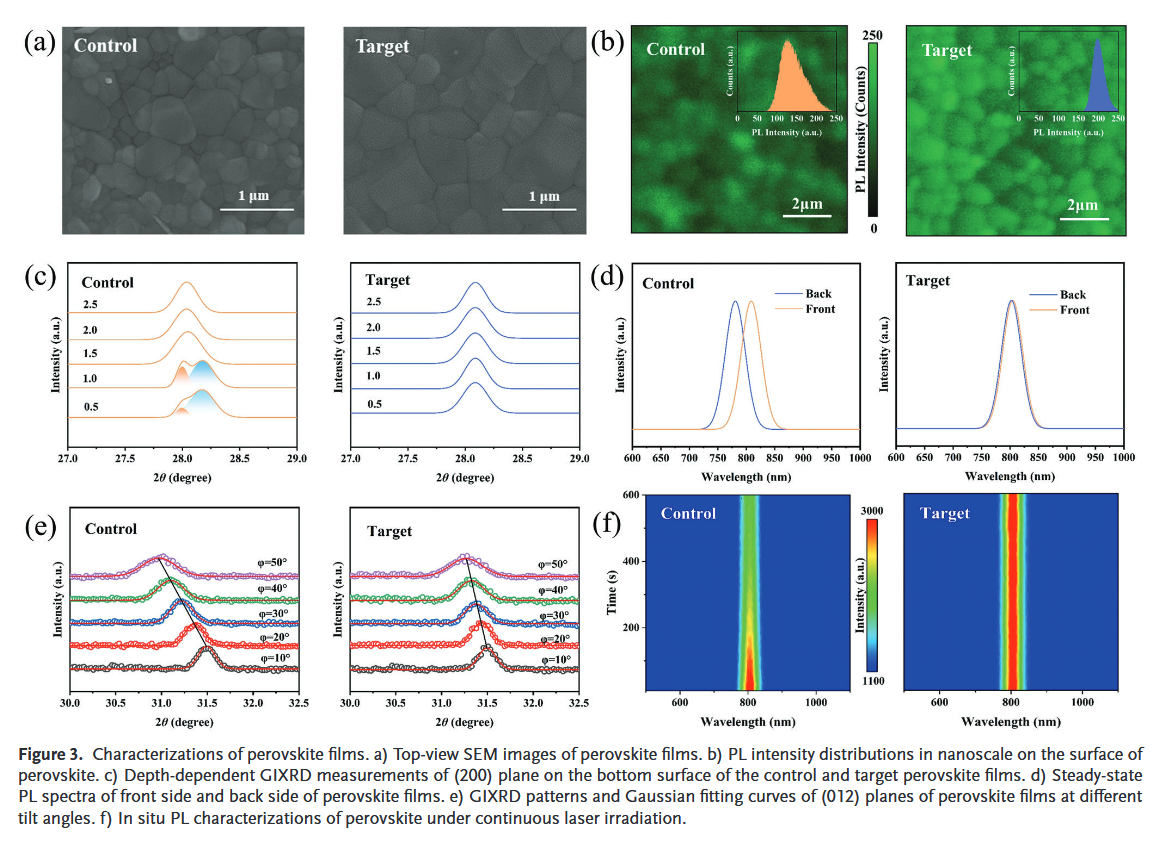

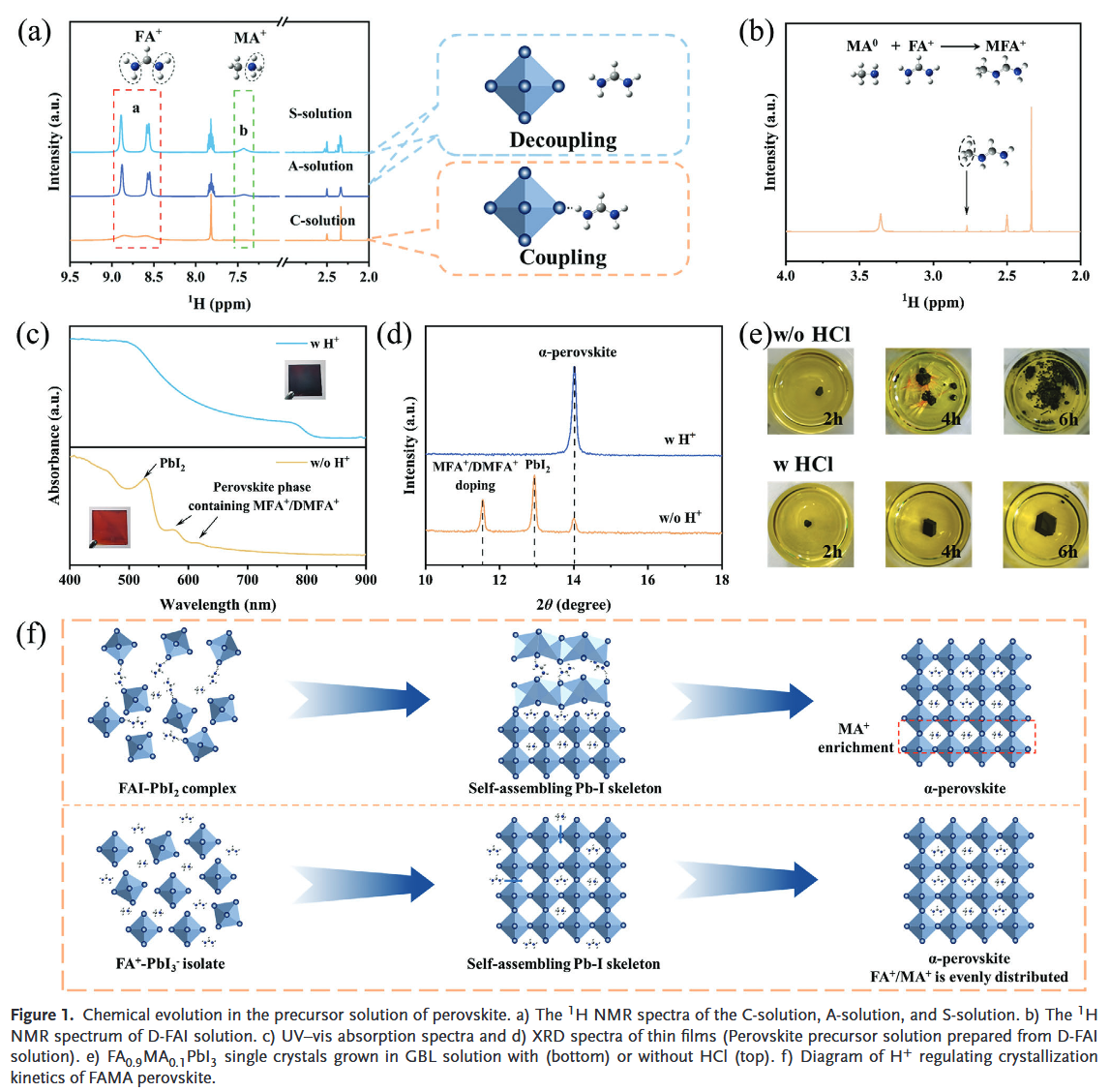

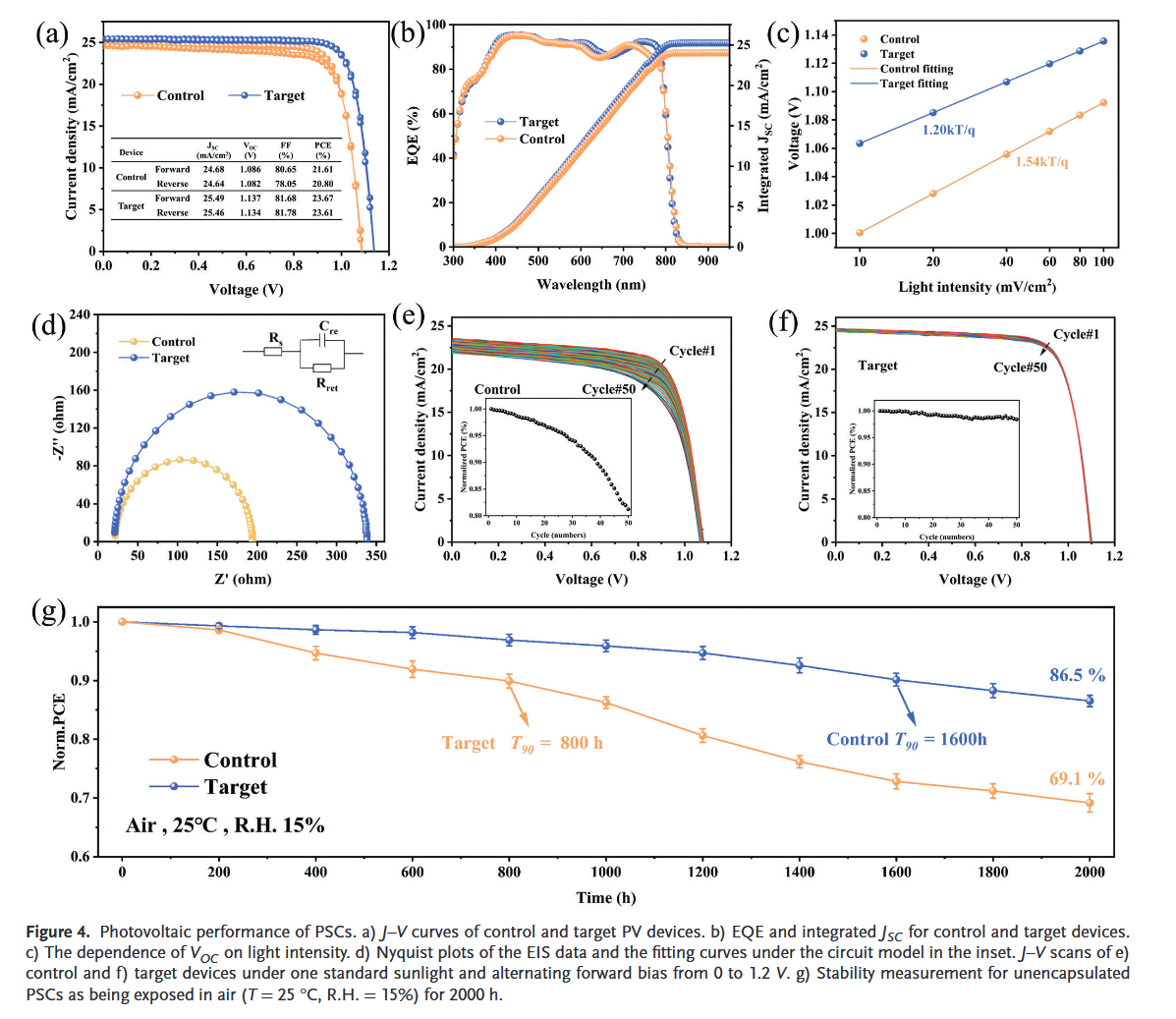

由于前驅(qū)體溶液中復(fù)雜的化學(xué)演化，MA在 FAMA 混合鈣鈦礦中的作用還遠(yuǎn)未被完全了解。任意調(diào)整FAMA混合鈣鈦礦中MA的含量仍然是一個巨大的挑戰(zhàn)。這項研究闡明了H⁺和 I^? 氧化之間的協(xié)同效應(yīng)，它有助于降低以 FA 為主的鈣鈦礦中 MA 的含量。簡而言之，過量的H⁺促進了以FA為主的鈣鈦礦中MA和FA組分的平衡和快速組裝，并阻礙了前驅(qū)體溶液中MA和FA之間的親核反應(yīng)引起的不利化學(xué)演化，而I^?氧化加速了鈣鈦礦的原位結(jié)晶。利用這種協(xié)同效應(yīng)，成功制造了具有任意可調(diào)x值的厘米級 FA_xMA_(1-x)PbI₃單晶。此外，引入過氧乙酸作為添加劑，使用刮刀涂布工藝的FA_0.9MA_0.1PbI₃鈣鈦礦太陽能電池（PSC）達到令人印象深刻的23.7%的效率。這里實現(xiàn)的效率是迄今為止FA含量超過 90% 的刮刀涂布PSC 的最高值之一。本研究中開發(fā)的優(yōu)化解決方案實現(xiàn)了卓越的穩(wěn)定性，使其可以在空氣條件下儲存超過2個月，而電池效率不會明顯下降。該結(jié)果滿足商業(yè)化的要求。
