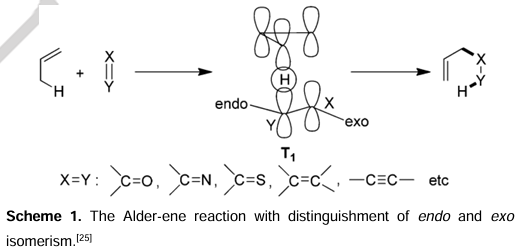

盡管已有大量研究報(bào)道了錫鉛混合鈣鈦礦中錫(II)氧化的抑制作用，但關(guān)于錫(II)在前體溶液中如何發(fā)生氧化的機(jī)制信息仍然很少，特別是在DMSO的參與方面。鑒于此，2024年7月26日青島科技大學(xué)周忠敏于Angew刊發(fā)通過(guò)Alder-Ene反應(yīng)抑制錫(II)氧化，實(shí)現(xiàn)高效的錫鉛混合鈣鈦礦太陽(yáng)能電池的研究成果，利用密度泛函理論(DFT)發(fā)現(xiàn)SnI2可以與DMSO配位并與單線態(tài)氧發(fā)生反應(yīng)，從而生成Sn(IV)。此外，DFT模擬表明苯甲醛肟 (BZHO)通過(guò)Alder-ene反應(yīng)與SnI2競(jìng)爭(zhēng)與氧發(fā)生反應(yīng)，從而有效抑制錫(II)的氧化，這通過(guò)幾個(gè)實(shí)驗(yàn)表征得到了進(jìn)一步驗(yàn)證。此外，BZHO的引入還調(diào)節(jié)了鈣鈦礦薄膜的結(jié)晶并改變了鈣鈦礦表面的電子結(jié)構(gòu)。結(jié)果顯示，添加BZHO的鈣鈦礦太陽(yáng)能電池表現(xiàn)出優(yōu)異的性能和運(yùn)行穩(wěn)定性，在連續(xù)1個(gè)太陽(yáng)光照800小時(shí)的情況下，仍能保持82%的初始效率。此外，用BZHO處理的全鈣鈦礦串聯(lián)疊層太陽(yáng)能電池的效率達(dá)到26.76%。因此，這項(xiàng)工作為設(shè)計(jì)高性能、穩(wěn)定的全鈣鈦礦串聯(lián)疊層太陽(yáng)能電池提供了一種有前途的策略。
