錫基鈣鈦礦太陽能電池是一種最有前景的無鉛鈣鈦礦太陽能電池，但是含有大量缺陷的錫基鈣鈦礦材料的晶化較為困難，抑制了其性能的優(yōu)化。

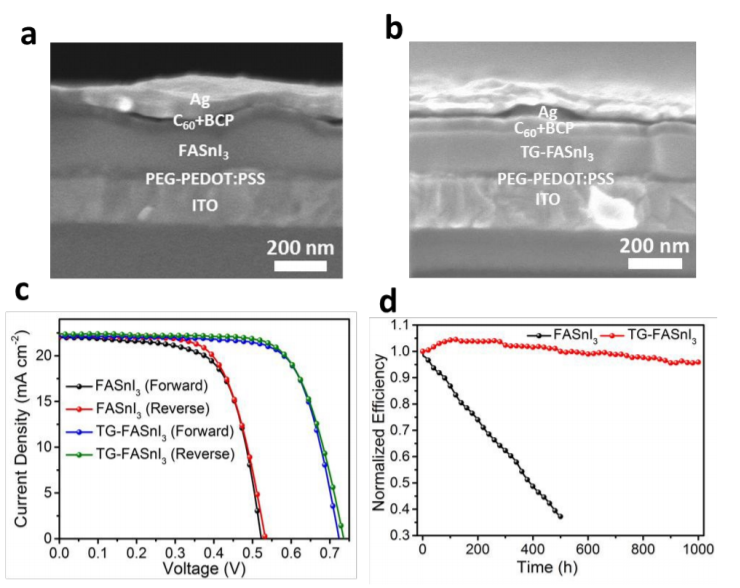

上海交通大學(xué)韓禮元、王言博等人報(bào)道了對(duì)FASnI3基鈣鈦礦材料，通過旋涂一層正丙基碘化銨后，再合成FASnI3薄膜，實(shí)現(xiàn)了沿著（100）晶面定向生長(zhǎng)的FASnI3鈣鈦礦薄膜，并實(shí)現(xiàn)了11.22 %效率，并且在最大功率點(diǎn)連續(xù)工作1000小時(shí)后保持了95 %的穩(wěn)定性。

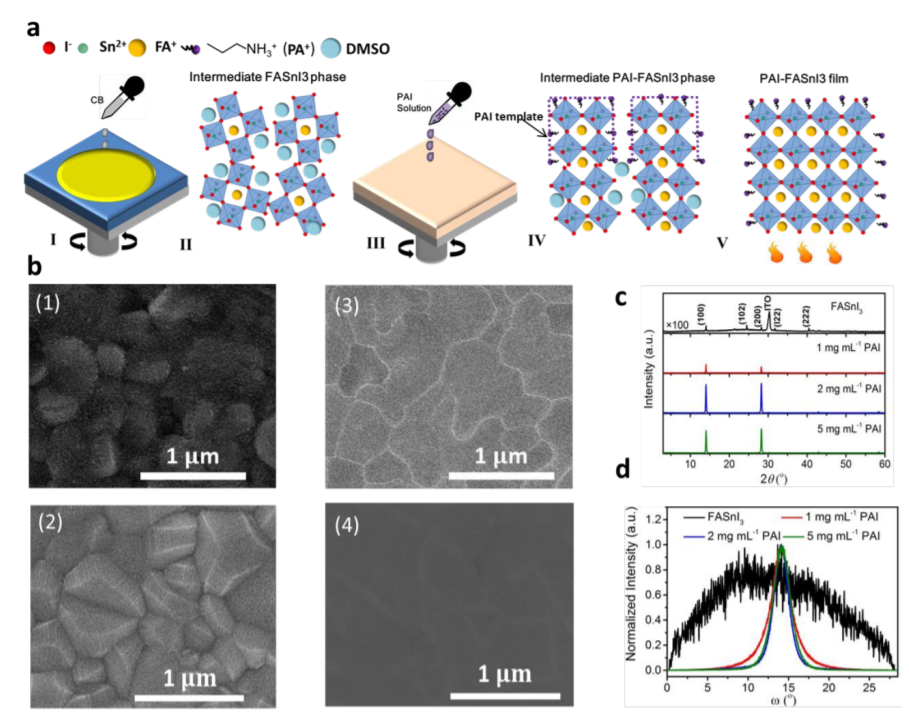

SEM表征結(jié)果顯示，正丙基碘化銨預(yù)處理改善了錫基鈣鈦礦中間體狀態(tài)，因此在晶界處起到模板作用，改善了結(jié)晶過程。X射線衍射結(jié)果顯示，結(jié)晶性顯著提高。通過旋涂一層正丙基碘化銨，有效的抑制了錫基鈣鈦礦中的缺陷濃度，但是其中的缺陷位點(diǎn)濃度仍然高于鉛基鈣鈦礦，并導(dǎo)致錫基鈣鈦礦太陽能電池的效率低于鉛基鈣鈦礦太陽能電池。
