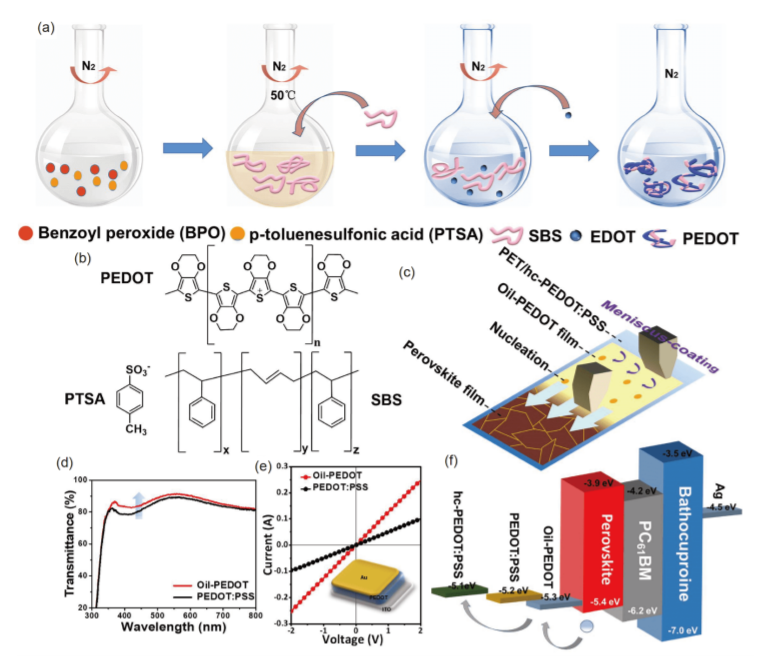

鈣鈦礦的受控結(jié)晶和高度可重復(fù)的制備是大面積柔性鈣鈦礦太陽能電池（PSC）的決定性挑戰(zhàn)。南昌大學(xué)的陳義旺和Xiaotian Hu等人合成了油溶性聚（3,4-乙撐二氧噻吩）（Oil-PEDOT）作為空穴傳輸層（HTL），并用于柔性PSC。

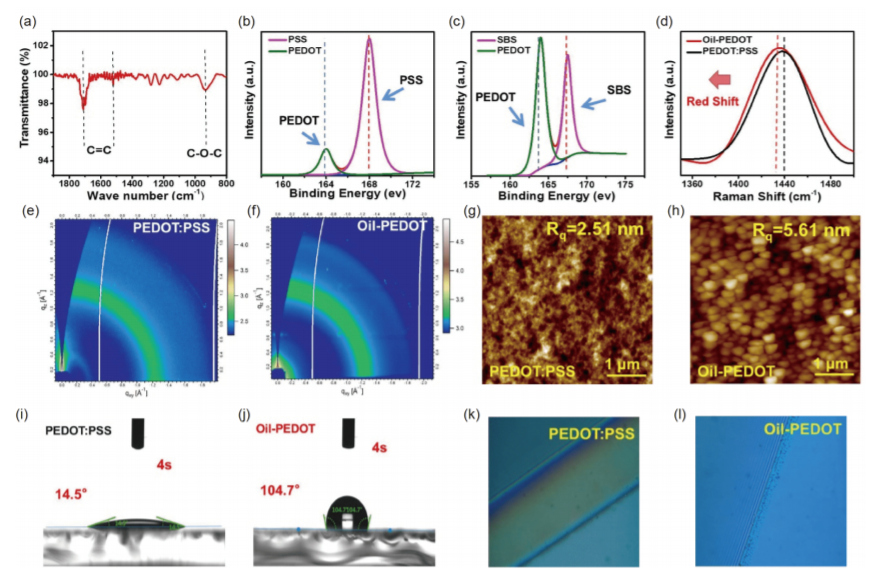

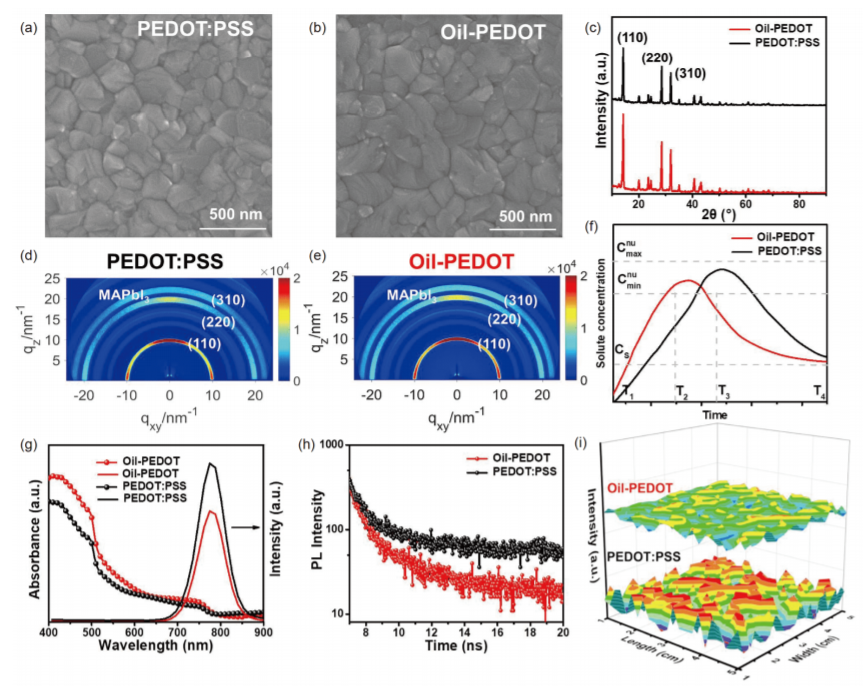

不潤濕的Oil-PEDOT HTL具有最佳的結(jié)晶度和可印刷性，因此可以提高大面積柔性鈣鈦礦薄膜的質(zhì)量。Oil-PEDOT層還可以提供所需的電導(dǎo)率和電荷傳輸，而無需復(fù)雜的摻雜。

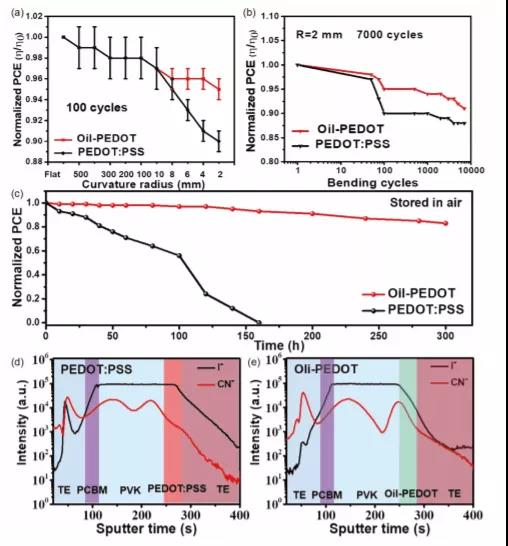

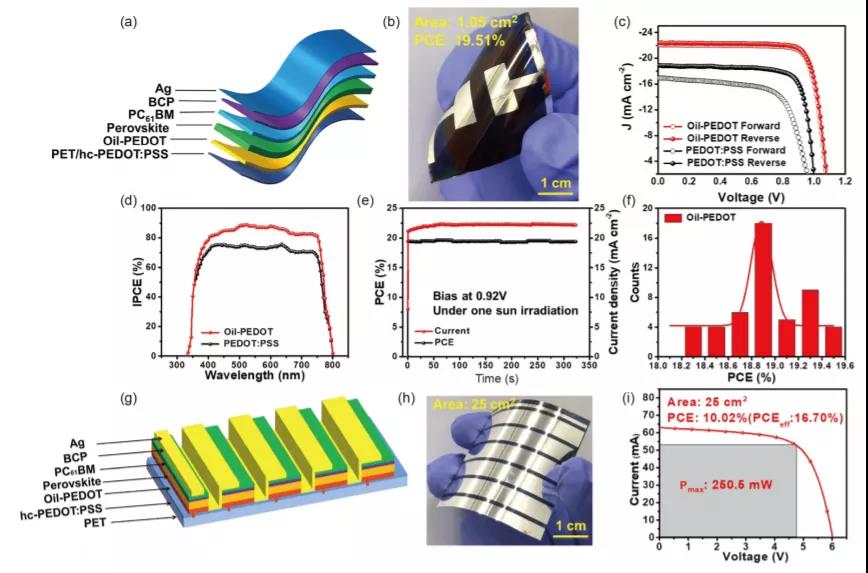

因此，基于Oil-PEDOT HTL的柔性PSC的效率基于1.05和22.50 cm2分別達(dá)到19.51％和16.70％。而且，這些大型柔性PSC表現(xiàn)出了優(yōu)異的機(jī)械強(qiáng)度，在7,000個彎曲循環(huán)后，效率仍保持初始效率的93％。這些結(jié)果表明，Oil-PEDOT是用于制造高效的大規(guī)模柔性PSC的潛在高效HTL。

Gong, C., Zhang, L., Meng, X. et al. A non-wetting and conductive polyethylene dioxothiophene hole transport for scalable and flexible perovskite solar cells. Sci. China Chem. (2021).

https://doi.org/10.1007/s11426-020-9951-1
